O Diagrama de Ishikawa, também conhecido como Diagrama de Espinha de Peixe ou Diagrama de Causa e Efeito, é uma das ferramentas mais tradicionais e poderosas da qualidade para compreender as possíveis origens de um problema. Criado por Kaoru Ishikawa, ele organiza visualmente causas potenciais, permitindo que equipes enxerguem o problema de forma estruturada, clara e lógica. Ao contrário de análises superficiais, o Ishikawa incentiva reflexão profunda, colaboração entre áreas e identificação de causas que muitas vezes não são percebidas no dia a dia.
Sua força está na simplicidade. Com ele, a equipe deixa de discutir com base em opiniões e passa a trabalhar com categorias que ajudam a ampliar a análise do problema. Isso reduz vieses, facilita discussões e cria uma base confiável para investigação de causa raiz. Em ambientes industriais, administrativos, logísticos, laboratoriais, de saúde ou serviços, o Ishikawa segue como uma ferramenta indispensável para quem busca melhorar desempenho e eliminar falhas.

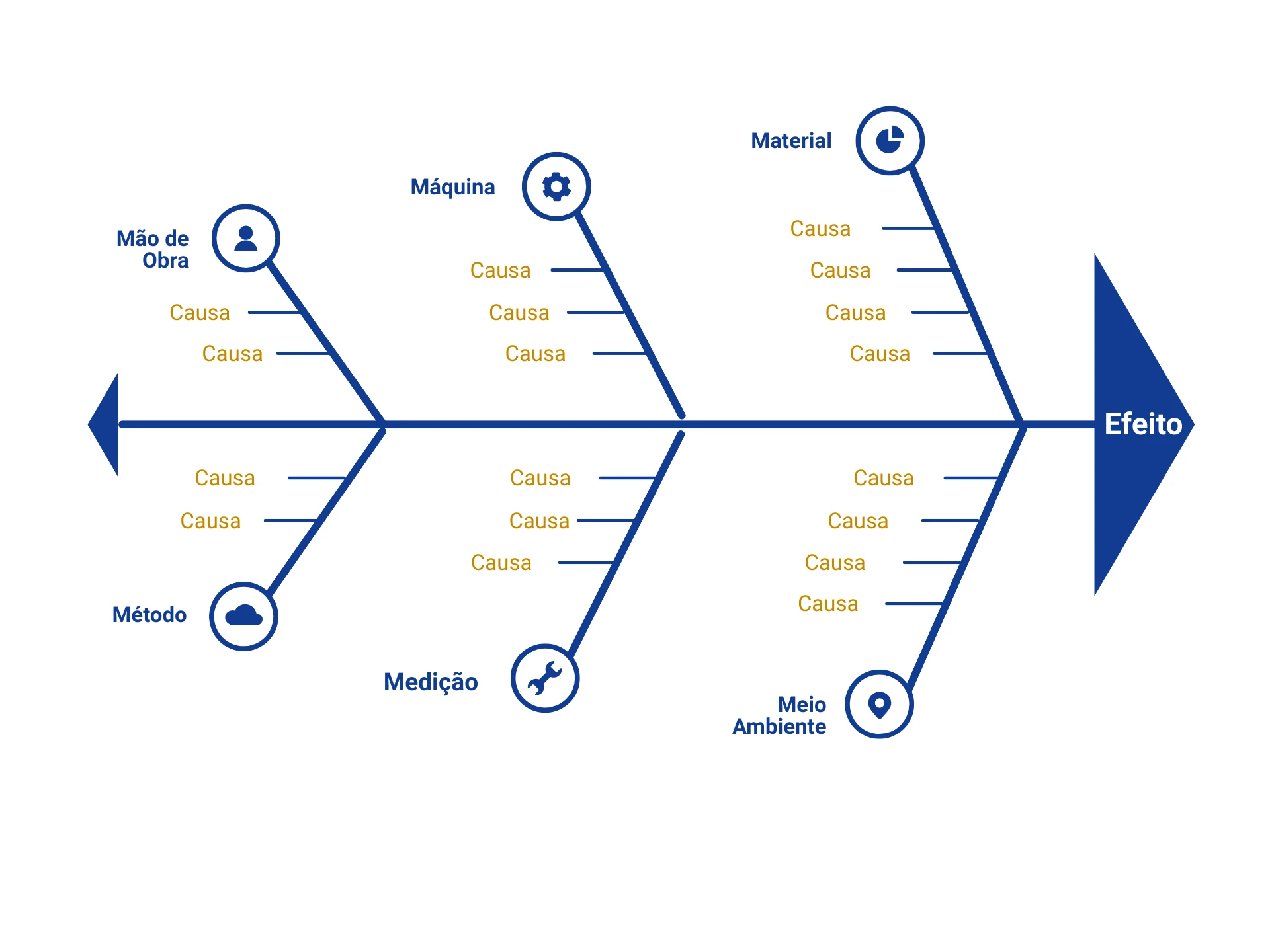

O Diagrama de Ishikawa é uma representação gráfica que organiza causas potenciais de um problema em categorias, geralmente distribuídas em forma de espinha de peixe. A seta principal representa o efeito, enquanto as “espinhas” laterais representam grupos de causas, como métodos, mão de obra, máquinas, materiais, meio ambiente e medidas. Essa estrutura direciona o pensamento da equipe e cria uma análise abrangente.
O Ishikawa força a equipe a olhar além dos sintomas. Problemas raramente têm causa única e, em processos complexos, o comportamento do sistema depende da interação entre vários fatores. A ferramenta ajuda a quebrar essa complexidade. Ao organizar causas em categorias, ela torna visível como elementos diferentes contribuem para o problema, mostrando que fatores técnicos, comportamentais, gerenciais ou ambientais podem estar conectados.
Sem uma ferramenta como o Ishikawa, reuniões de análise de problemas tendem a focar em culpados, não em causas. A estrutura do diagrama facilita conversas objetivas e elimina embates pessoais, pois orienta a equipe a validar causas e fundamentar hipóteses. Isso fortalece a cultura de melhoria contínua, reduz conflitos e aumenta a maturidade da organização na tomada de decisões.
Aplicar o Ishikawa exige método, disciplina e compreensão clara do problema. Quando bem conduzido, torna-se uma ferramenta extremamente poderosa para orientar investigações e planejar ações corretivas eficazes.
A aplicação começa pela formulação clara do efeito a ser analisado. Isso evita ambiguidades e direciona todo o trabalho. O problema deve ser descrito com dados, período, local, impacto e evidências. Quando o problema está mal definido, o diagrama inteiro se torna inconsistente. Por isso, equipes maduras dedicam tempo suficiente para garantir que todos tenham a mesma compreensão do efeito.
As categorias tradicionais 6M (Método, Máquina, Mão de Obra, Material, Meio Ambiente e Medição) são usadas porque ampliam a análise e evitam que a equipe se limite à percepção imediata. Porém, nada impede adaptar categorias conforme o contexto, especialmente em áreas administrativas ou de serviços. A partir desse ponto, a equipe passa a listar causas potenciais com base em fatos, observações e evidências.
O Ishikawa não deve ser construído por achismo. A equipe precisa investigar o processo, observar o gemba, analisar documentos, medir parâmetros, conversar com operadores e validar se as causas levantadas realmente têm relação com o problema. Isso reduz erros de diagnóstico e aumenta a precisão do plano de ação que virá a seguir.
Após o diagrama ser construído, o próximo passo é validar quais causas realmente contribuem para o problema. Este é o ponto em que o Ishikawa deixa de ser apenas um painel de ideias e se torna uma ferramenta estratégica.
Nem tudo que aparece no diagrama é causa verdadeira. Muitas vezes são hipóteses. Após a realização do brainstorming, a equipe precisa investigar, coletar dados, medir variáveis e comparar comportamentos para separar o que realmente influencia o problema daquilo que apenas parece relevante. Técnicas como 5 Porquês, Análise de Correlação, Gráficos de Controle e verificação prática auxiliam nessa etapa.
Quando as causas são validadas com método, o plano de ação se torna mais preciso. Isso reduz retrabalho, diminui tempo perdido e aumenta a efetividade das melhorias. Empresas que implementam ações sem validar causas tendem a solucionar sintomas e não o problema, o que gera reincidências e frustração das equipes.
Além de ser uma ferramenta visual, o Ishikawa possui impacto direto na cultura e na performance operacional.
Com o Ishikawa, a empresa abandona discussões subjetivas e baseadas em percepções individuais. A estrutura força a equipe a buscar dados, evidências e observações reais do processo. Isso cria um ambiente mais maduro, colaborativo e técnico.
O principal ganho é o aumento significativo da precisão analítica. Como o diagrama amplia o raciocínio e organiza causas, ele reduz a chance de conclusões precipitadas e permite que a empresa direcione esforços para aquilo que realmente importa.
Embora simples, a ferramenta tem limitações quando mal aplicada.
Algumas análises perdem qualidade porque são feitas apenas por uma área, sem envolver quem realmente conhece o processo. A solução é formar equipes multifuncionais, garantindo que operadores, supervisores, engenharia e qualidade participem da construção do diagrama.
Muitas equipes listam causas genéricas como “falta de treinamento” ou “falta de atenção”. Isso empobrece o diagrama. A solução é aprofundar a análise e buscar causas específicas, observáveis e mensuráveis.
O Diagrama de Ishikawa é uma ferramenta fundamental para quem deseja resolver problemas de maneira estruturada, baseada em fatos e com foco real na causa raiz. Ele amplia o raciocínio da equipe, melhora a comunicação, evita conclusões precipitadas e fortalece a cultura de melhoria contínua. Quando usado com disciplina, transforma a qualidade da tomada de decisão e ajuda a construir processos mais robustos, estáveis e eficientes. Organizações que dominam essa ferramenta reduzem reincidências, aumentam desempenho e elevam a maturidade operacional em todos os níveis.
